serie E-J
Descrizione:

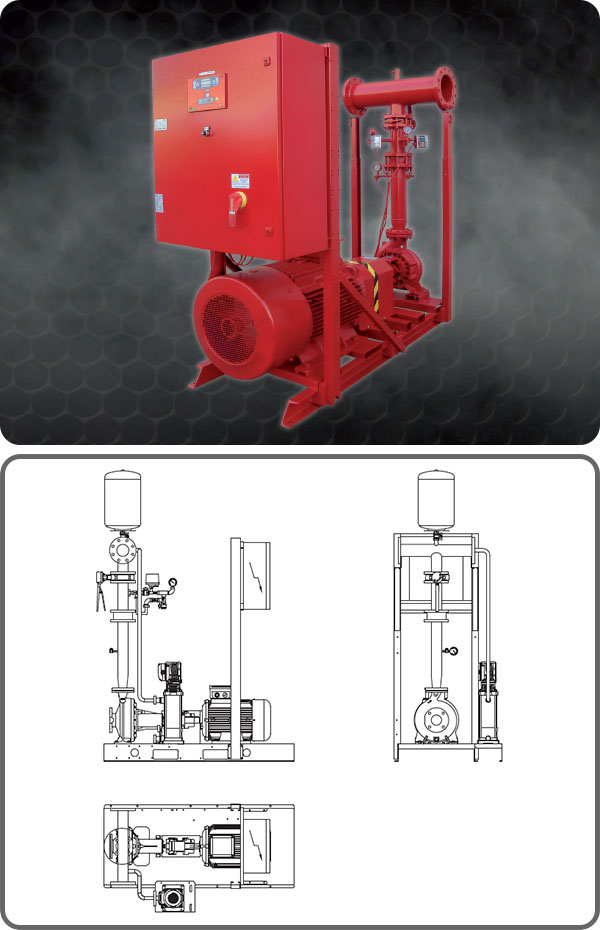

Gruppo Antincendio EN 12845 composto da 1 Elettropompa Principale + 1 Pompa Pilota:
Pompa principale centrifuga tipo“back pull-out”secondo EN 733 (ex DIN 24255) aspirazione assiale e mandata radiale, corpo pompa in ghisa, tenuta meccanica, accoppiamento eseguito a mezzo di giunto elastico spaziatore con motore elettrico asincrono trifase. Il gruppo antincendio risulta completo di una elettropompa principale ed una pompa pilota montate su di un basamento in profilati di acciaio verniciato e cablate elettricamente ai quadri elettrici di comando installati a bordo skid (per potenze ≥ ai kW 110 il quadro elettrico della pompa principale viene fornito sciolto in armadio metallico di dimensioni max LxHxP = mm 800x1700x430 ed il suo cablaggio con il gruppo sarà a cura del Cliente). La fornitura del gruppo antincendio serie“E…-J…-…”non comprende in aspirazione né valvola di intercettazione né cono eccentrico di allargamento per la pompa principale, i quali devono essere ordinati separatamente (la riduzione eccentrica va dimensionata secondo le indicazioni della norma EN 12845, si veda a pag. 84-85)
Description:
Fire Fighting Unit according to standard EN 12845, consists of 1 Electric Main Pump + 1 Jockey Pump.
Main centrifugal pump “back pull-out” according to EN 733 (formerly DIN 24255) axial suction and radial discharge, cast iron pump casing, mechanical seal, coupling performed by means of flexible coupling spacer with three-phase asynchronous electric motor. The fire fighting unit is complete with an electric main pump and a jockey pump mounted on a painted steel base, electrically wired to the electrical control panels installed on board skid (for power ≥ 110 kW the electric panel of the main pump is supplied loose in metal cabinet with max size = WxHxD mm 800x1700x430 and its wiring with the group will be at the customer). The standard supply of the Fire unit Series “E…-J…-…” does not include the suction valve or suction eccentric enlargement of the main pump, which must be ordered separately (suction reducing eccentric be sized according to the directions of the standard EN 12845, please look at page 84-85).
Descripción:
Main centrifugal pump “back pull-out” according to EN 733 (formerly DIN 24255) axial suction and radial discharge, cast iron pump casing, mechanical seal, coupling performed by means of flexible coupling spacer with three-phase asynchronous electric motor. The fire fighting unit is complete with an electric main pump and a jockey pump mounted on a painted steel base, electrically wired to the electrical control panels installed on board skid (for power ≥ 110 kW the electric panel of the main pump is supplied loose in metal cabinet with max size = WxHxD mm 800x1700x430 and its wiring with the group will be at the customer). The standard supply of the Fire unit Series “E…-J…-…” does not include the suction valve or suction eccentric enlargement of the main pump, which must be ordered separately (suction reducing eccentric be sized according to the directions of the standard EN 12845, please look at page 84-85).
Grupo Contra Incendio EN 12845 compuesto de No.1 Bomba Principal Eléctrica + 1 Bomba Jockey.
Bomba principal centrífuga tipo “back pull-out” en conformidad con la norma EN 733 (ex DIN 24255) de aspiración axial y descarga radial, cuerpo de la bomba en hierro fundido, cierre mecánico, acoplamiento con el motor eléctrico asíncrono trifásico realizado por medio de acoplamiento elástico con espaciador. El grupo contra incendio es completo con una bomba principal eléctrica y una bomba jockey instaladas en una base de perfiles de acero pintado y eléctricamente cableadas a los paneles de control eléctrico instalados en el módulo (por potencias ≥ 110 kW el cuadro eléctrico de la bomba principal se suministra en armario metálico separado de dimensiones máximas = LxAxP mm 800x1700x430 y su conexión con el grupo es a cargo del cliente). El suministro del grupo contra incendio serie “E ...-J…- ...” no incluye en succión de la bomba principal la válvula de cierre y tampoco el cono excéntrico para la ampliación de la aspiración, que deben pedirse por separado (la reducción
excéntrica debe ser dimensionada de acuerdo con las indicaciones de la norma EN 12845, por favor visite la página 84-85).
Bomba principal centrífuga tipo “back pull-out” en conformidad con la norma EN 733 (ex DIN 24255) de aspiración axial y descarga radial, cuerpo de la bomba en hierro fundido, cierre mecánico, acoplamiento con el motor eléctrico asíncrono trifásico realizado por medio de acoplamiento elástico con espaciador. El grupo contra incendio es completo con una bomba principal eléctrica y una bomba jockey instaladas en una base de perfiles de acero pintado y eléctricamente cableadas a los paneles de control eléctrico instalados en el módulo (por potencias ≥ 110 kW el cuadro eléctrico de la bomba principal se suministra en armario metálico separado de dimensiones máximas = LxAxP mm 800x1700x430 y su conexión con el grupo es a cargo del cliente). El suministro del grupo contra incendio serie “E ...-J…- ...” no incluye en succión de la bomba principal la válvula de cierre y tampoco el cono excéntrico para la ampliación de la aspiración, que deben pedirse por separado (la reducción
excéntrica debe ser dimensionada de acuerdo con las indicaciones de la norma EN 12845, por favor visite la página 84-85).
